Musterlösung zum Übungsblatt Nr. 12

Musterlösung zur Aufgabe 1 (20 Punkte)

In dem folgenden C++ Header File Pendel.hpp ist die Sub-Subklasse 'Pendel_getrieb' von der Subklasse 'Pendel' abgeleitet worden. Mittels der Klasse 'Pendel_getrieb' lassen sich Simulationen des periodisch angetriebenen Pendels erstellen.

Pendel.hpp
/* Header-Datei  (Übungsblatt 12)
 * Das physikalische und mathematische Pendel mit Reibung (Stokesscher Ansatz)
 * Berechnung der Lösung einer Differentialgleichung zweiter Ordnung
 * bzw. eines Systems von zwei Differentialgleichungen erster Ordnung
 * mittels der Runge-Kutta Ordnung vier Methode
 * Verfahren zur Loesung der DGL ist in einer abstrakten Basisklasse ausgelagert
 * Berechnung der Lösung innerhalb einer Methode (Klassenfunktion) Runge-Kutta-Verfahren
 * Überschreibung der virtuellen Funktion der Bewegungsgleichungen in der abgeleiteten Klasse (Subklasse) Pendel
 * Zeitentwicklung der fuer unterschiedliche t-Werte in [a,b]
 * Konstruktor: Pendel(Masse des Pendels, Länge des Pendels l, Reibung beta, Anfangszeit a, Endzeit b, Anzahl der Punkte N, Anfangswerte alpha)
 * bzw. Konstruktor: Pendel_math(...) oder Pendel_getrieb(...)
 */
#include <cmath>               // Bibliothek für mathematisches (e-Funktion, Betrag, ...)
#include <vector>              // Vector-Container der Standardbibliothek
using namespace std;           // Benutze den Namensraum std

// Abstrakte Basisklasse 'dsolve'
class dsolve {
public:
    // Daten-Member der Klasse
    double a;                        // Untergrenze des Zeit-Intervalls
    double b;                        // Obergrenze des Intervalls
    int N;                           // Anzahl der Punkte
    vector<double> alpha;            // Anfangswerte

    vector<vector<double>> ym;       // Lösungsmatrix
    vector<double> t;                // Zeit-Vektor

    // Virtuelle Funktion dgls, wird an anderer Stelle definiert
    virtual vector<double> dgls(double t, vector<double> u_vec) = 0;

    // Konstruktor mit vier Argumenten (Initialisierung der Daten-Member)
    dsolve(double a_, double b_, int N_, vector<double> alpha_) :a(a_), b(b_), N(N_), alpha(alpha_) {
        t.push_back(a_);                // Zum Zeit-Vektor die Anfangszeit eintragen
        ym.push_back(alpha_);           // Zur Loesungs-Matrix die Anfangswerte eintragen
    }

    // Methode der Runge-Kutta-Methode
    void solve() {
        double h = (b - a)/N;                   // Abstand dt zwischen den aequidistanten Punkten des t-Intervalls (h=dt)
        int n = alpha.size();                   // Anzahl der Anfangswerte bzw. DGL-Gleichungen (hier n=2)
        vector<double> k1(n),k2(n),k3(n),k4(n); // Deklaration der vier Runge-Kutta Parameter fuer jede Loesung
        vector<double> y(n);                    // Temporaerer Hilfsvektor

        for (int i = 0; i < N; ++i) {                                         // for-Schleife ueber die einzelnen Punkte des t-Intervalls
            for (int j = 0; j < n; ++j) k1[j] = h * dgls(t[i], ym[i])[j];     // for-Schleife ueber die n Runge-Kutta k1-Parameter
            for (int j = 0; j < n; ++j) y[j] = ym[i][j] + k1[j] / 2;          // Temporaerer Hilfsvektor
            for (int j = 0; j < n; ++j) k2[j] = h * dgls(t[i] + h / 2, y)[j]; // for-Schleife ueber die n Runge-Kutta k2-Parameter
            for (int j = 0; j < n; ++j) y[j] = ym[i][j] + k2[j] / 2;          // Temporaerer Hilfsvektor
            for (int j = 0; j < n; ++j) k3[j] = h * dgls(t[i] + h / 2, y)[j]; // for-Schleife ueber die n Runge-Kutta k3-Parameter
            for (int j = 0; j < n; ++j) y[j] = ym[i][j] + k3[j];              // Temporaerer Hilfsvektor
            for (int j = 0; j < n; ++j) k4[j] = h * dgls(t[i] + h, y)[j];     // for-Schleife ueber die n Runge-Kutta k4-Parameter
            for (int j = 0; j < n; ++j) y[j] = ym[i][j] + (k1[j] + 2 * k2[j] + 2 * k3[j] + k4[j]) / 6; // Temporaerer Hilfsvektor

            ym.push_back(y);              // Zum Loesungs-Vektor den neuen Wert eintragen
            t.push_back(a + (i + 1) * h); // Zum Zeit-Vektor die neue Zeit eintragen
        }                                 // Ende for-Schleife ueber die einzelnen Punkte des t-Intervalls
    }                                     // Ende des Methode 'solve()'
};  // Ende der Klasse 'dsolve'

// Sub-Klasse 'Pendel'
class Pendel : public dsolve {
public:
    double m;    // Masse des Pendels
    double l;    // Länge des Pendels
    double beta; // Reibungskoeffizient

    // Überschreibung der virtuellen Funktion dgls
    vector<double> dgls(double t, vector<double> u_vec) override {
        vector<double> du_dt(u_vec.size());                          // Die zwei DGLs erster Ordnung werden als Standard-Vektor definiert
        du_dt[0] = u_vec[1];                                         // Zwei DGLs erster Ordnung
        du_dt[1] = - 9.81 / l * sin(u_vec[0]) - beta / m * u_vec[1]; // DGl des physikalischen Pendels mit Reibung (Stokesscher Ansatz)
        return du_dt;                                                // Rueckgabewert der DGLs als Standard-Vektor
    }                                                                // Ende: Definition der Bewegungsgleichung

    // Konstruktor mit sieben Argumenten (Initialisierung der Instanzvariablen (m,l,beta), vier Argumente für dsolve)
    Pendel(double m_ = 1.0, double l_ = 1.0, double beta_ = 0.0, double a_ = 0, double b_ = 1, int N_ = 10, vector<double> alpha_ = {0.1, 0}) :
        dsolve(a_, b_, N_, alpha_), m(m_), l(l_), beta(beta_) {}

    // Methode der Ausgabe der kartesische Koordinaten des Pendels am Stützpunkt i
    vector<double> r(size_t i) {
        vector<double> w = {0.0,0.0};
        if (i < t.size()) { w = {l*sin(ym[i][0]), -l*cos(ym[i][0])};}
        return w;
    }
    // Methode der Ausgabe der Geschwindigkeit des Pendels in kartesische Koordinaten am Stützpunkt i
    vector<double> v(size_t i) {
        vector<double> w = {0.0,0.0};
        if (i < t.size()) { w = {l*cos(ym[i][0])*ym[i][1], l*sin(ym[i][0])*ym[i][1]};}
        return w;
    }
}; // Ende der Unterklasse 'Pendel'

//Definition der Sub-Sub-Klasse 'Pendel_math' (mathematische Pendel, harmonischer Oszillator) als abgeleitete Klasse der Unterklasse 'Pendel'
class Pendel_math : public Pendel {
    public:
        // Konstruktor mit sieben Argumenten (Initialisierung der Instanzvariablen (m,l,beta), vier Argumente für dsolve)
        Pendel_math(double m_ = 1.0, double l_ = 1.0, double beta_ = 0.0, double a_ = 0, double b_ = 1, int N_ = 10, vector<double> alpha_ = {0.1, 0}) :
            Pendel(m_, l_, beta_, a_, b_, N_, alpha_){}

        // Überschreibung der virtuellen Funktion dgls
        vector<double> dgls(double t, vector<double> u_vec) override {
            vector<double> du_dt(u_vec.size());                        // Die zwei DGLs erster Ordnung werden als Standard-Vektor definiert
            du_dt[0] = u_vec[1];                                       // Zwei DGLs erster Ordnung
            du_dt[1] = - 9.81 / l * u_vec[0] - beta / m * u_vec[1];    // DGl des mathematischen Pendels mit Reibung (Stokesscher Ansatz)
            return du_dt;                                              // Rueckgabewert der DGLs als Standard-Vektor
        }                                                              // Ende: Definition der Bewegungsgleichung
}; // Ende der Klasse 'Pendel_math'

//Definition der Sub-Sub-Klasse 'Pendel_getrieb' als abgeleitete Klasse der Unterklasse 'Pendel'
class Pendel_getrieb : public Pendel {
    public:
        // Zusätzliche Instanzvariablen
        double A;      // Amplitude A der ausseren periodisch Kraft
        double Omega;  // Frequenz Omega der ausseren periodisch Kraft

        // Konstruktor mit neun Argumenten (Initialisierung der Instanzvariablen (m,l,beta,A,Omega), vier Argumente für dsolve)
        Pendel_getrieb(double m_ = 1.0, double l_ = 1.0, double beta_ = 0.0, double A_ = 0.95, double Omega_ = 2.0/3.0, double a_ = 0, double b_ = 1, int N_ = 10, vector<double> alpha_ = {0.1, 0}) :
            Pendel(m_, l_, beta_, a_, b_, N_, alpha_), A(A_), Omega(Omega_) {}

        // Überschreibung der virtuellen Funktion dgls
        vector<double> dgls(double t, vector<double> u_vec) override {
            vector<double> du_dt(u_vec.size());                                         // Die zwei DGLs erster Ordnung werden als Standard-Vektor definiert
            du_dt[0] = u_vec[1];                                                        // Zwei DGLs erster Ordnung
            du_dt[1] = A*cos(Omega*t) - 9.81 / l * sin(u_vec[0]) - beta / m * u_vec[1]; // DGl des periodisch angetriebenen Pendels mit Reibung (Stokesscher Ansatz)
            return du_dt;                                                               // Rueckgabewert der DGLs als Standard-Vektor
        }                                                                               // Ende: Definition der Bewegungsgleichung
}; // Ende der Klasse 'Pendel_getrieb'

Die eigentliche Instanzbildung des Objektes der Klasse 'Pendel_getrieb' und die konkrete Berechnung der Zeitentwicklung des periodisch angetriebenen Pendels wurde mittels der folgenden C++ Datei angefertigt.

GetriebenesPendel_Klasse.cpp
// Das periodisch angetriebene Pendel  (Übungsblatt 12)
/* Beispiel eines schwingenden Systems aus dem Bereich der Mechanik
 * welches bei gewissen Parameterkonstellationen deterministisch chaotische Bewegungen zeigt
 * Berechnung der Loesung eines Systems von Differentialgleichungen
 * mittels Runge-Kutta Ordnung vier Verfahren
 * Verfahren zur Loesung der DGL ist in einer Klasse ausgelagert
 * Zeitentwicklung, t-Werte in [a,b]
 * Konstruktor mit neun Argumenten (Initialisierung der Instanzvariablen (m,l,beta,A,Omega), vier Argumente für dsolve)
 * Ausgabe zum Plotten mittels Python Skript PythonPlot_GetriebPendel.py
 */

#include "Pendel.hpp" // Header-Datei des physikalischen,mathematischen und periodisch angetriebenen Pendels mit Reibung (Stokesscher Ansatz)
#include <iostream>   // Standard Input- und Output Bibliothek in C, z.B. printf(...)
using namespace std;

// Hauptprogramm
int main() {
    double m = 1.0;         // Masse des Pendels
    double l = 9.81;        // Länge des Pendels
    double beta = 0.5;      // Reibungskoeffizient
    double A = 1.098;       // Amplitude A der ausseren periodisch Kraft
    double Omega = 2.0/3.0; // Frequenz Omega der ausseren periodisch Kraft
    double a = 0;           // Untergrenze des Zeit-Intervalls
    double b = 100;         // Obergrenze des Intervalls
    int N = 100000;         // Anzahl der Punkte

    FILE *ausgabe;                                  // Deklaration eines Files fuer die Ausgabedatei
    ausgabe = fopen("GetriebenesPendel.dat", "w+"); // Ergebnisse werden in die Datei "GetriebenesPendel.dat" geschrieben

    Pendel_getrieb P_A = Pendel_getrieb(m,l,beta,A,Omega,a,b,N,{0,0}); // Konstruktor bilded eine Instanz der Klasse Pendel_getrieb
    P_A.solve();                                                       // Methode der Runge-Kutta-Methode ausführen

    // Ausgabe in die Ausgabedatei, Beschreibung der ausgegebenen Groessen
    fprintf(ausgabe, "# 0: Index i \n# 1: t-Wert \n# 2: theta \n# 3:d_theta \n"); // Beschreibung der ausgegebenen Groessen
    fprintf(ausgabe, "# 2: x(t) , physikalisches Pendel \n# 3: y(t) , physikalisches Pendel \n");
    fprintf(ausgabe, "# 4: v_x(t) , physikalisches Pendel \n# 5: v_y(t) , physikalisches Pendel \n");
    // Ausgabe der Werte in die Ausgabedatei
    for(size_t i=0; i  < P_A.t.size(); ++i){
        if ((i % 50) == 0) {                // nur jeden 10-ten Wert ausgeben lassen
            fprintf(ausgabe, "%3ld %19.15f %19.15f %19.15f ",i,P_A.t[i],P_A.ym[i][0],P_A.ym[i][1]);
            fprintf(ausgabe, "%19.15f %19.15f %19.15f %19.15f ",P_A.r(i)[0],P_A.r(i)[1],P_A.v(i)[0],P_A.v(i)[1]);
            fprintf(ausgabe, "\n");
        }
    }
    fclose(ausgabe); // Schliessen der Ausgabedatei
}                    // Ende Hauptprogramm

Die Ausgabe der Ergebnisse erfolgte dabei direkt in die Ausgabedatei 'GetriebenesPendel.dat'. Es wurde eine Pendel-Simulation mit $A=1.098$ erstellt und die berechneten Daten sind in der folgenden Abbildung mittels des Python-Skriptes PythonPlot_GetriebPendel.py visualisiert worden.

Die erstellte Simulation entspricht dabei gut den im Unterpunkt Das periodisch angetriebene Pendel dargestellten Resultaten.

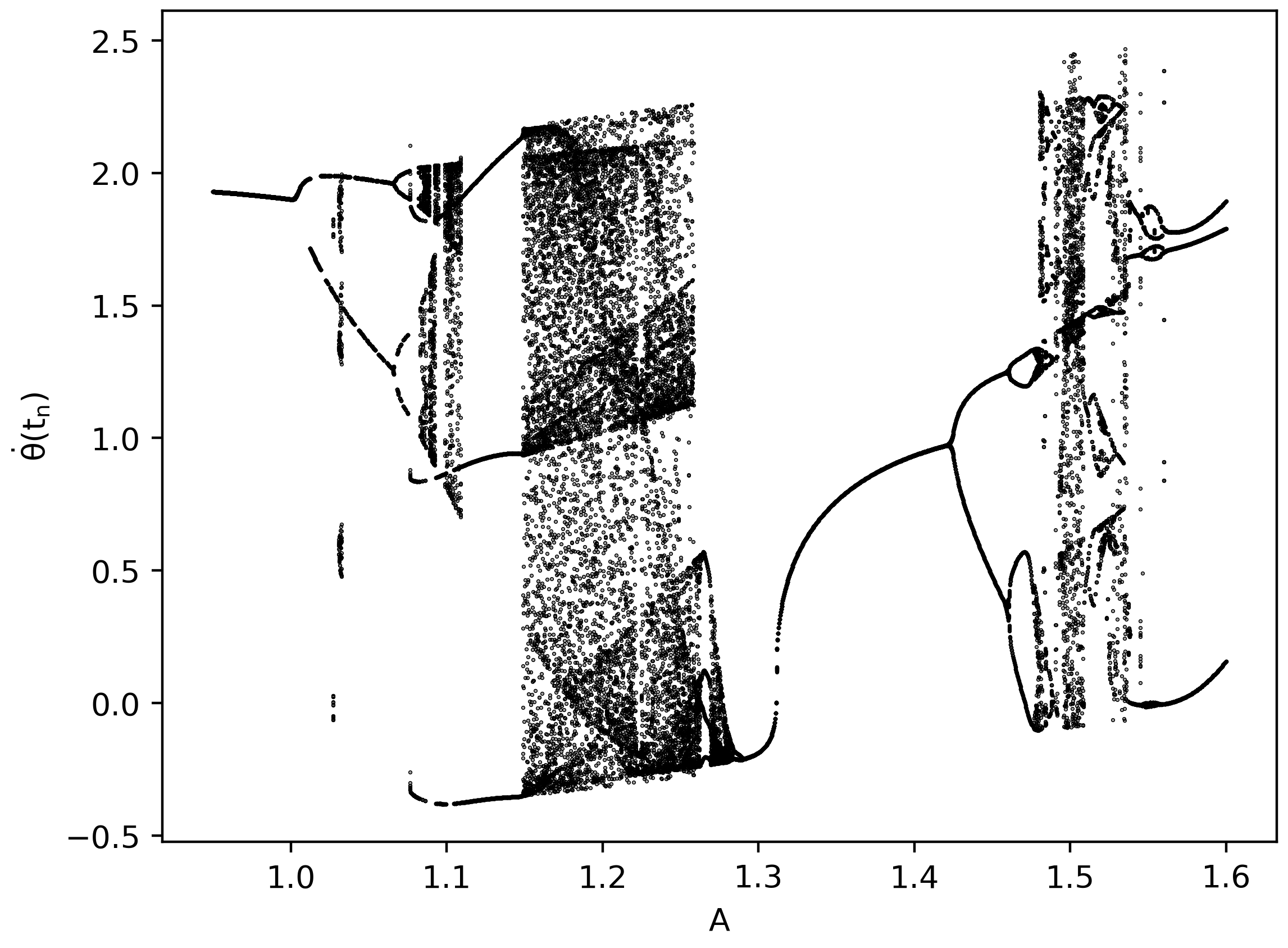

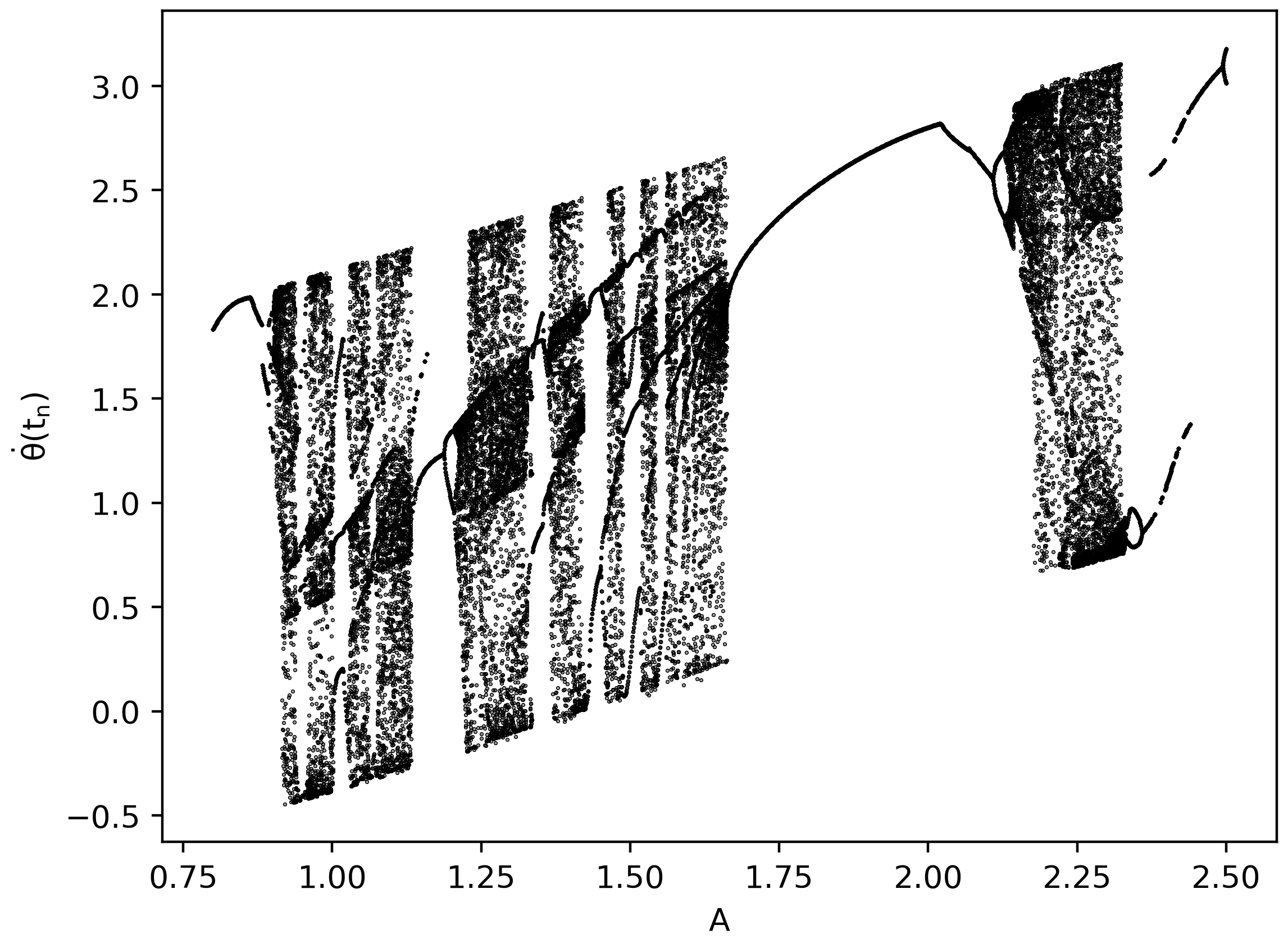

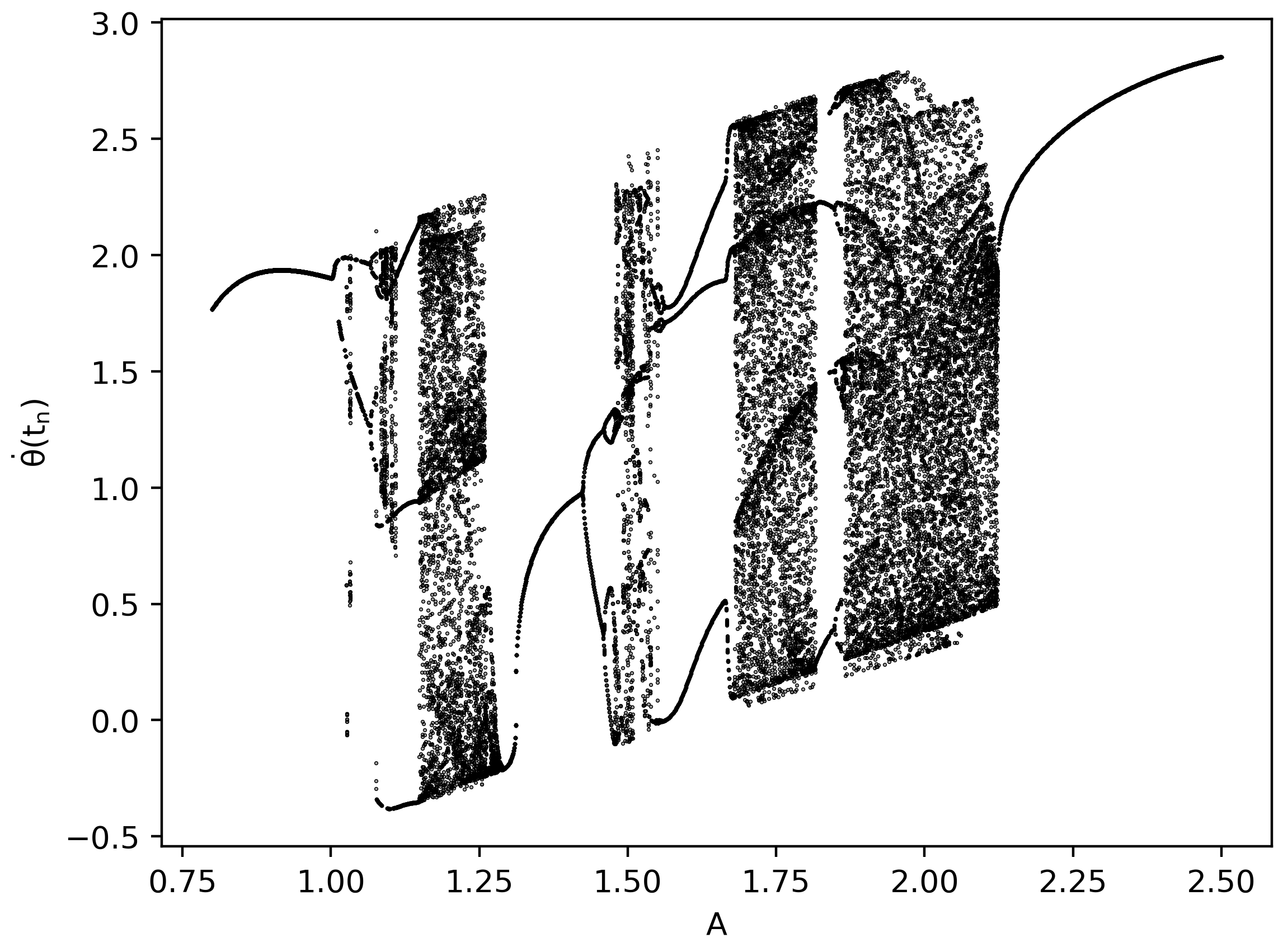

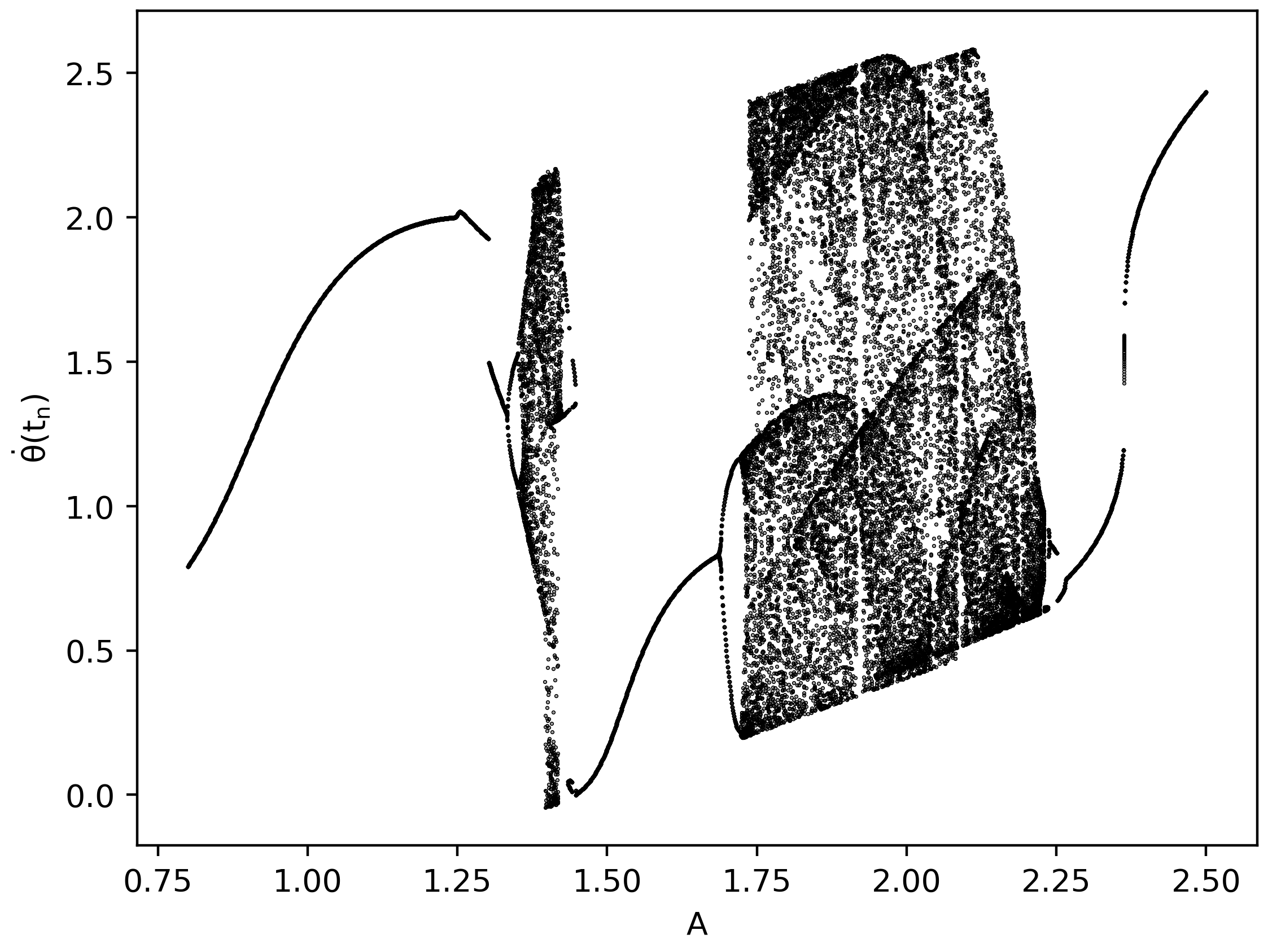

Das Attraktordiagramm (Feigenbaum-Diagramm) wurde mithilfe des folgenden C++ Programms erstellt.

GetriebenesPendel_attr_dia_Klasse.cpp
// Das periodisch angetriebenen Pendel  (Übungsblatt 12)
/* Beispiel eines schwingenden Systems aus dem Bereich der Mechanik
 * welches bei gewissen Parameterkonstellationen deterministisch chaotische Bewegungen zeigt
 * Berechnung der Loesung eines Systems von Differentialgleichungen
 * mittels Runge-Kutta Ordnung vier Verfahren
 * Verfahren zur Loesung der DGL ist in einer Klasse ausgelagert
 * Zeitentwicklung, t-Werte in [a,b]
 * Konstruktor mit neun Argumenten (Initialisierung der Instanzvariablen (m,l,beta,A,Omega), vier Argumente für dsolve)
 * Attraktordiagramm vieler Pendel mit unterschiedlichen Amplitudenwerten (Feigenbaum-Diagramm)
 * Ausgabe zum Plotten mittels Python Skript PythonPlot_GetriebPendel_attr.py: "./a.out > GetriebenesPendel_AttrDiag.dat"
 */
#include <iostream>            // Standard Input- und Output Bibliothek in C, z.B. printf(...)
#include <cmath>               // Bibliothek für mathematisches (e-Funktion, Betrag, ...)
#include <vector>              // Vector-Container der Standardbibliothek
#include "Pendel.hpp"          // Header-Datei des physikalischen und mathematischen Pendels mit Reibung (Stokesscher Ansatz)
using namespace std;           // Benutze den Namensraum std

// Hauptfunktion
int main(){
    double m = 1.0;                                  // Masse des Pendels
    double l = 9.81;                                 // Länge des Pendels
    double beta = 0.5;                               // Reibungskoeffizient
    unsigned int Anz_Pendel = 2000;                  // Anzahl der Pendel im Attraktordiagramm
    double Omega = 2.0/3;                            // Deklaration und Initialisierung der Frequenz Omega der ausseren periodisch Kraft
    unsigned int Anz_Punkte = 300000;                // Anzahl der Punkte in die das t-Intervall aufgeteilt wird
    unsigned int Anz_Punkte_attr = 100;              // Anzahl der Punkte im Attraktordiagramm (minus 70 Punkte fuer die Einschwingphase)
    double t_end = Anz_Punkte_attr * 2.0*M_PI/Omega; // Obergrenze des t-Intervalls [0,t_end] als Vielfaches der Zeitabstaende t_ni = 2*M_PI/Omega
    int i_schritt = Anz_Punkte/Anz_Punkte_attr;      // Anzahl der Iterationen fuer einen Zeitabstand t_ni = 2*M_PI/Omega
    double Anf_A = 0.8;                              // Anfangswert der Amplitude A der ausseren periodischen Kraft im Attraktordiagramm
    double End_A = 2.5;                              // Endwert der Amplitude A der ausseren periodischen Kraft im Attraktordiagramm
    double dA = (End_A - Anf_A)/(Anz_Pendel-1);      // Schrittweite dA der Amplitude A der ausseren periodischen Kraft im Attraktordiagramm
    vector<vector<double>> attr_wert(Anz_Pendel);    // Deklaration einer double Vektor-Matrix zum speichern der Loesungen der Attraktorwerte der unterschiedlichen Pendel

    for (unsigned int n = 0; n < Anz_Pendel; ++n){
        // Pendel-Konstruktor (Zeit-Intervall: [0,t_end], Anzahl der Zeit-Punkte: Anz_Punkte, Anfangsort und Geschwindigkeit: {0,0}, Amplitude A und Frequenz Omega der ausseren periodischen Kraft)
        Pendel_getrieb P_A = Pendel_getrieb(m,l,beta,Anf_A+n*dA,Omega,0,t_end,Anz_Punkte,{0,0}); // Konstruktor bilded eine Instanz der Klasse Pendel_getrieb
         P_A.solve();                                                                            // Methode der Runge-Kutta-Methode ausführen
        // Berechnung der Werte fuer das Attraktordiagramm (Winkelgeschwindigkeit in regelmaessigen Zeitabstaenden t_ni = ni * 2*M_PI/Omega)
        unsigned int ni = 70;                                       // Deklaration des Integerwertes der Zeitwerte des Attraktordiagramms mit Einschwingphase (70 * 2*M_PI/Omega)
        vector<double> attr_wert_n;                                 // Deklaration eines vector-Containers der Winkelgeschw. der Pendel-Loesungen zur Zeit t_ni
        attr_wert_n.push_back(Anf_A+n*dA);                          // attr_wert_n[0] ist jedoch die Amplitude A der ausseren periodischen Kraft
        while(ni <= Anz_Punkte_attr){                               // while-Schleife ueber alle Zeitwerte des Attraktordiagramms
            attr_wert_n.push_back( P_A.ym[ni*i_schritt][1]);        // Winkelgeschw. zur Zeit t_ni
            ni++;                                                   // Naechster Zeitwert des Attraktordiagramms
        }                                                           // Ende while-Schleife
        attr_wert[n] = attr_wert_n;                                 // Fuellen der Vektor-Matrix der Attraktordiagramm-Werte des n-ten Pendels
    }                                                               // Ende der for-Schleife, Ende der Parallelisierung

    for(unsigned int n=0; n  < Anz_Pendel; ++n){        // for-Schleife zur Terminalausgabe, unterschiedliche Pendel-Loesungen
        for(size_t i=0; i  < attr_wert[n].size(); ++i){ // for-Schleife zur Terminalausgabe, unterschiedliche Pendel-Zeitwerte t_ni
            printf("%19.15f ",attr_wert[n][i]);         // Ausgabe Winkelgeschw. des n-ten Pendels zur Zeit t_ni
        }                                               // Ende for-Schleife, Pendel-Zeitwerte t_ni
        printf("\n");
    }                                                   // Ende for-Schleife, unterschiedliche Pendel-Loesungen
} // Ende der Hauptfunktion

Da die numerischen Rechnungen sehr zeitintensiv sind, wurde eine parallele OpenMP-Version des Programms erstellt (siehe GetriebenesPendel_attr_dia_Klasse_omp.cpp). Das im Unterpunkt Das periodisch angetriebene Pendel dargestellte Attraktordiagramm wurde mittels dieser parallelen C++-Version und des Python-Skriptes PythonPlot_GetriebPendel_attr.py reproduziert (siehe Abbildung unten rechts). Zusätzlich wurde ein weiteres Attraktordiagramm erzeugt, welches einen größeren Amplitudenbereich visualisiert ($A \in [0.8 , 2.5]$, siehe Abbildung unten rechts).

Des Weiteren wurden zwei Attraktordiagramme erstellt, bei denen jeweils einer der Parameter des Systems ($\beta$ bzw. $\Omega$) verändert wurden. Die Abbildung unten links zeigt eine Vergrößerung des Reibungsparameters ($\beta = 0.65$) und die Abbildung unten rechts zeigt eine Verringerung der Frequenz der antreibenden periodischen Kraft ($\Omega = \frac{2}{3.5}$).

Anhand der erstellten Feigenbaum-Diagramme erkennt man gut, dass die Struktur und die Abfolge von regulären und chaotischen Bereichen stark von den Parametern des Systems abhängt.
